    Hihi, WLAN-Minus. :D

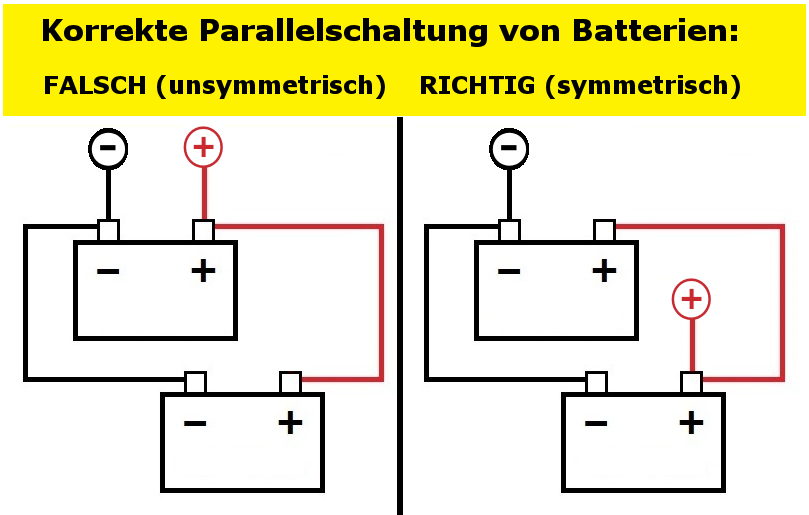

    Der Schaltplan ist schlicht nicht richtig gezeichnet. Die Minuspole der beiden Batterien sind zwar korrekt zusammengefasst und an „Masse“ oder „Erde“ gelegt. Das kann man plantechnisch natürlich so machen – ich mache das selbst ganz gerne, weil es eine Menge Leitungsgestrüpp einspart. Allerdings haben nicht nur die Batterien einen Minuspol, sondern auch der Solarregler. Der Strom kann schließlich nicht durch die Luft fliegen, jedenfalls nicht in den Spannungsbereichen, mit denen wir uns hier beschäftigen.

    So hatte ich das mal für meine Ladewandler gezeichnet:


    Bild 1: Anschlussplan MicroCharge Ladewandler mit Solar-Laderegler


    Auch in diesem Plan sind nicht alle Minusleitungen durchgezeichnet, sondern oft nur durch das Masse-Symbol angedeutet. Ausgerechnet die Leitung vom Minuspol des Reglers, die du im obigen handgezeichneten Plan vermisst hast, ist hier aber vollständig eingezeichnet. Sie ist korrekt mit dem Minuspol der Bordbatterie verbunden, der wiederum an der gemeinsamen Masse endet.

    Als erfahrener Techniker überliest man solche zeichnerischen „Abkürzungen“ meist automatisch, weil sich die vollständige Schaltung im Kopf von selbst zusammensetzt. Bei einem etwas flüchtigen Zeichner führt das aber schnell dazu, dass einzelne Masseleitungen schlicht vergessen werden – schließlich scheint es ja logisch, dass die Minuspole aller Komponenten irgendwie zusammengeführt werden müssen. Streng genommen darf man das aber nicht einfach voraussetzen. Es gibt durchaus Minusleitungen, die aus gutem Grund nicht direkt auf Masse liegen, etwa weil sie geschaltet werden oder andere Funktionen erfüllen. Im handgezeichneten Plan wurde die Minusleitung des Reglers aber ganz einfach vergessen.


    Grüße, Tom

    Hallo B.,


    wozu das? Willst du Strom durch die Schrauben fließen lassen? Das wäre dumm, denn die bestehen aus Stahl bzw. Edelstahl und beides besitzt einen relativ zu Kupfer sehr niedrigen Leitwert (Stahl: 9,93MS/m, Edelstahl: 1,36MS/m, Kupfer: 58MS/m). Für die Batterien ist der Leitwert der Bolzen aber komplett irrelevant, denn der Strom fließt natürlich nicht (bzw. nur zu einem ganz kleinen Teil) durch die Stahlbolzen hindurch, sondern von der Oberseite des Batteriepols direkt in das aufliegende Material des Zellenverbinders bzw. des Kabelschuhs. Die Schraube, bzw. der Bolzen dient nur dazu, beide möglichst kräftig zusammenzupressen. Sie könnte deshalb theoretisch auch aus nichtleitendem Kunststoff bestehen – elektrisch würde es keinen Unterschied machen.




    Grüße, Tom

    Ich weiß ja nicht, wie lange ihr eure Batterien hochspannungsladet, oder mit welcher Spannung. Aber ich hab noch nie Wasser nachfüllen müssen, weil ich öfter mit deutlich erhöhter Spannung über zwei bis vier Tage dauergeladen habe. Dafür müsste die Batterie wirklich längere Zeit mit deutlich erhöhter Temperatur und sehr hörbar (und riechbar...) vor sich hin blubbern, also gasen. Wenn das passiert, dann ist die gewählte Ladespannung natürlich zu hoch!

    Der normale Wasserverlust geschieht eher über den normalen Gebrauch der Batterie über viele Jahre und nicht durch fünf bis zehn zweitägige Wutzelladungen bei 15,5V. Wenn Batterien bei dieser Spannung schon blubbern und merklich warm werden, dann sind sie verschlissen: Elektrodenvergiftung durch gewanderte Zuschlagmaterialien von den positiven zu den negativen Elektroden. Das passiert durch hohen Ladungsdurchsatz und lange Gebrauchsdauer und senkt die Gasungsschwelle bis in den normalen Ladespannungsbereich ab.


    Wenn das passiert ist, dann hilft nur noch das Recycling. -|-


    Grüße, Tom

    Erkenntnisse gewinnt man im elektrotechnischen Bereich nur durch sinnvoll durchgeführte Messungen.

    So sagt die die Messung der Leerlaufspannung einer Batterie gar nichts aus, so lange sie noch an ein Bordnetz angeschlossen ist (:rolleyes:), bei dem (der Leser) unmöglich wissen kann, ob, und wenn ja wie viel und über welche Zeiträume, Strom von Verbrauchern aus der Batterie entnommen, oder Strom von Ladegeräten oder einer Solaranlage in die Batterie eingespeist wird.

    Wenn man es genau wissen will, wie es um den Zustand einer 12V-Bleibatterie steht, dann geht kein Weg daran vorbei, sie

    1. Einmal komplett aufzuladen. Möglichst mit einer dauerhaft anliegenden Ladespannung von 15,5V über wenigstens zwei Tage, um auch den größten Teil der sulfatierten Aktivmassen wieder zu aktivieren.

    2. Dann denn Innenwiderstand zu messen.

    3. Danach bis zum Entladeschluss (10,5V) mit 1/10 der Kapazität (also 10A Entladestrom bei einer 100Ah-Batterie, auch genannt C10) zu entladen und dabei die entnommene Kapazität, also die Entladedauer (in Stunden) multipliziert mit dem Entladestrom (A), zu messen.


    Dann hat man Innenwiderstand und effektive Kapazität genau ermittelt und kann mit diesen Werten schon mal erkennen, was man da genau hat.


    4. Die Batterie sofort wieder möglichst voll aufzuladen, sofern man nicht entscheidet, sie ins Recycling zu geben.

    Wenn man die Möglichkeit hat, eine Kennlinie des Spannungsverlaufs während der Entladung aufzuzeichnen, erhält man meist auch noch belastbare Hinweise darauf, ob eine einzelne Zelle möglicherweise sehr schnell in der Spannung einbricht. Am besten funktioniert so eine Messung natürlich immer dann, wenn man Zugriff auf die einzelnen Zellenanschlüsse hat und so den Verlauf der Zellenspannung über den Entladezeitraum genau zu verfolgen. Bei verblockten mehrzelligen Batterien ist das naturgemäß nicht möglich.


    Grüße, Tom

    Kann ich so nicht wirklich nachvollziehen, denn einen harten Zellenschluss würde man beim Laden schon daran erkennen, dass die Batterie schon beim erreichen von 13V unter hohem Ladestrom heftig zu gasen beginnt. Das scheint hier aber nicht der Fall zu sein. Der schnelle Abfall der Zellenspannung nach Abschalten des Ladestroms kann seinen Grund aber auch in einfacher Sulfatierung haben. Dann führen Umladevorgänge (raus aus den geladenen Aktivmaterialien, rein die die zu ladenden "sulfatierten" Materialanteile) innerhalb der Zellen selbst zum Abfall der Gesamtspannung.

    Ich würde eine andere Vorgehensweise beim Messen zum Nachweis eines harten Zellenkurzschlusses empfehlen:

    Lege eine Last an die Batterie und schau, wie sich die Klemmenspannung dann verändert. Wenn sie bei "normaler" Last ganz schnell auf unter 12V fällt und bei höherer Last schnell unter 11V, dann dürfte es sich mindestens um eine schlechte Zelle handeln, ggf. auch um eine, die einen Zellenschluss aufweist.

    Btw: Zellenkurzschlüsse haben eigentlich auch immer eine Vorgeschichte. Meist Hochstrom-Tiefentladungen mit Umpolung einzelner Zellen, oder wenigstens länger andauernde Tiefentladungen mit Dendritenbildung. Wenn solcherart Vorgeschichte nicht vorhanden ist, ist die Wahrscheinlichkeit von Zellenkurzschlüssen eher klein.


    Grüße, Tom

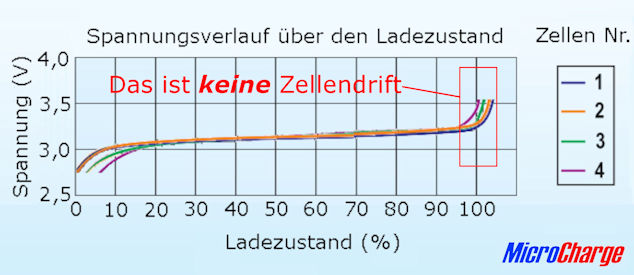

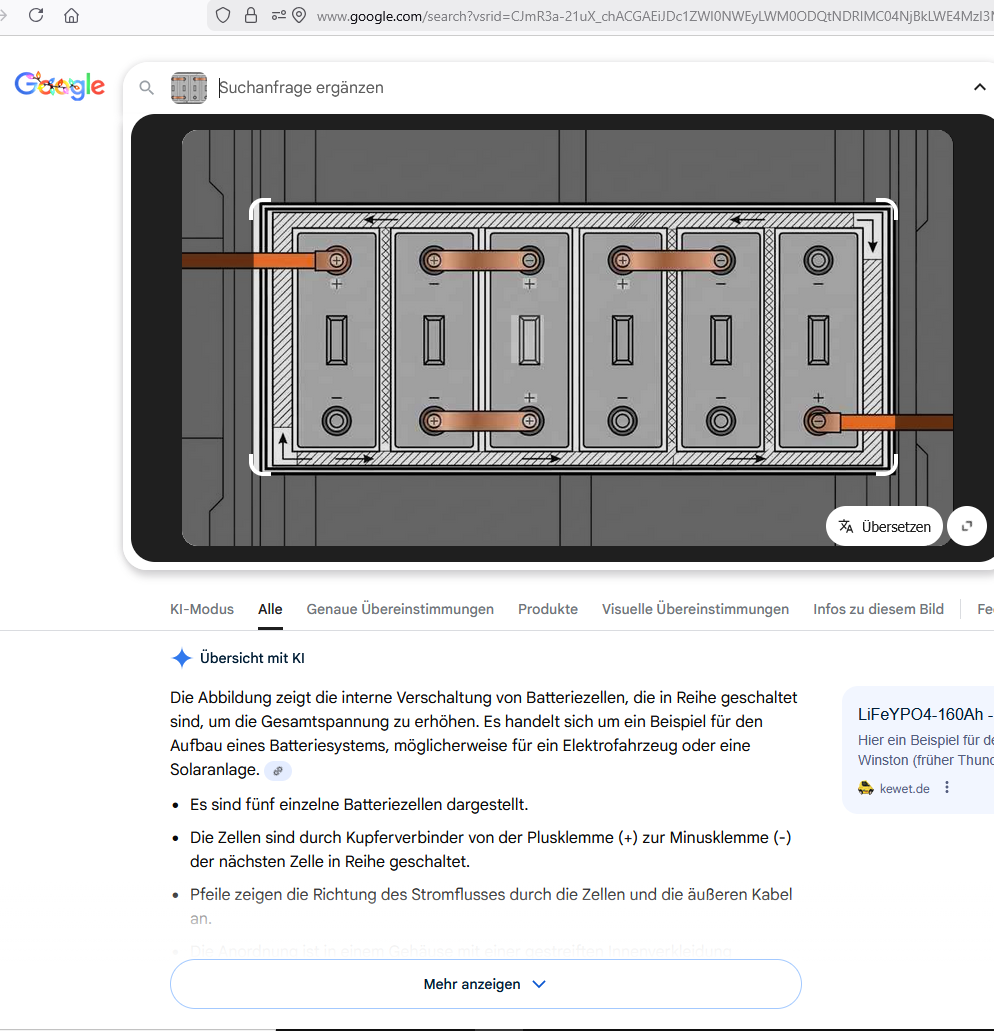

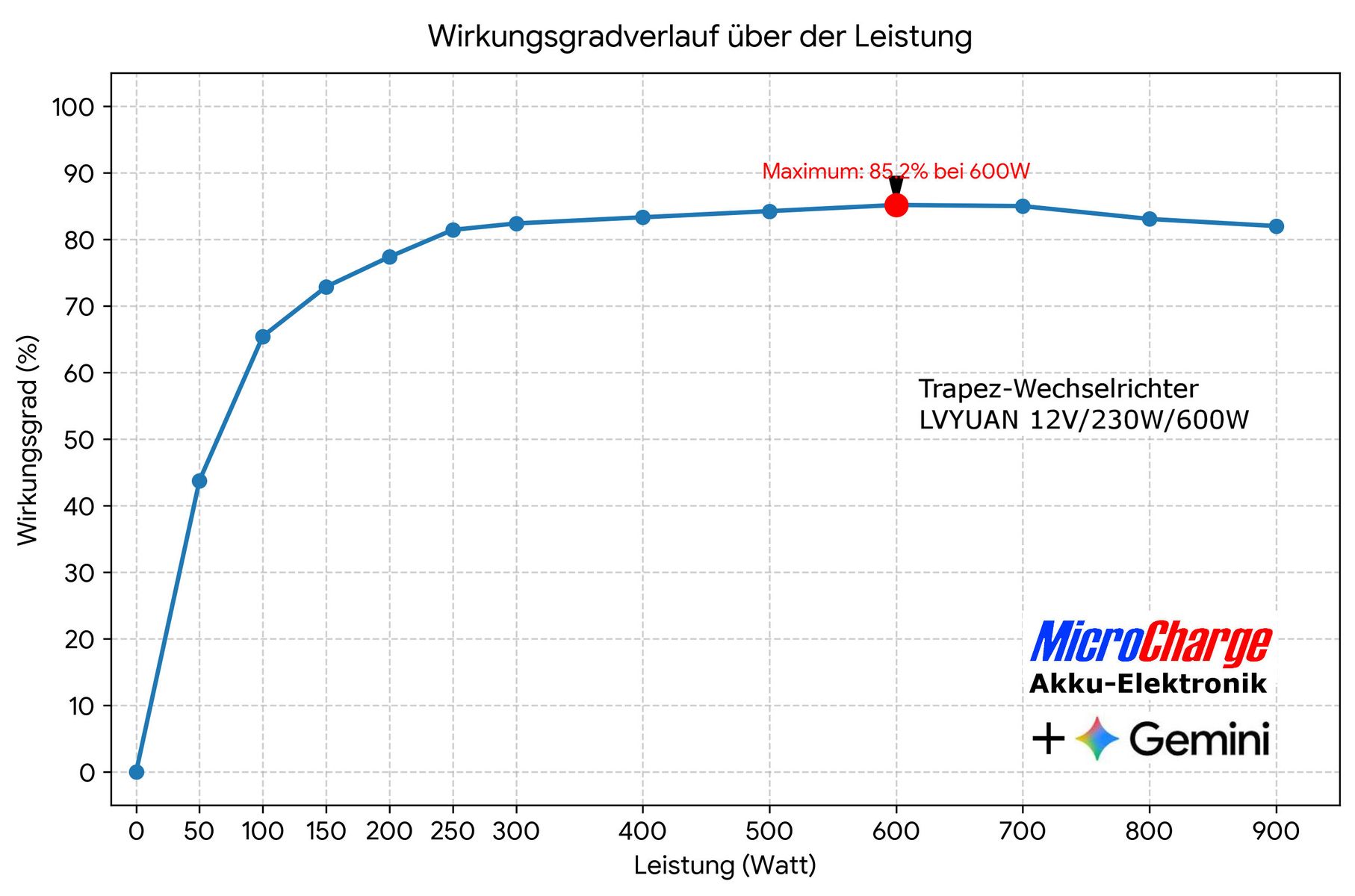

    Edit: Schönes Diagramm. :thumbup: Ist das von Gemini?

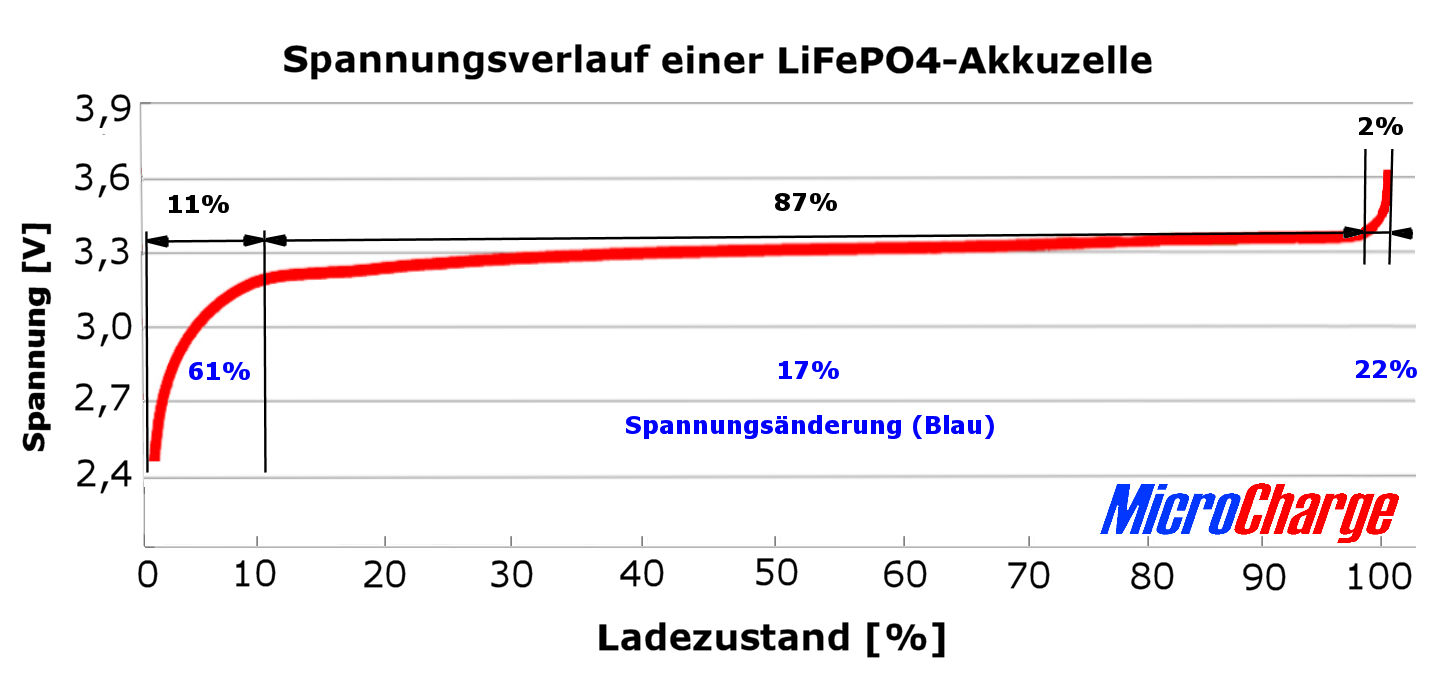

    Gerade bei älteren Bleibatterien kann man den SoC nur selten ausreichend genau aus der Klemmenspannung ableiten, weil meist ein nutzungsabhängiger und unlinearer Spannungs-Offset darüberliegt. Den könnte man zwar relativ leicht rechnerisch entfernen, aber dafür müsste man wissen, wie groß er im Einzelfall ist und wie er verläuft, was man natürlich kaum wissen kann, außer man kennt die jeweilige Batterie aus vielen vorherigen Einzelmessungen genau. So gibt es z.B. ältere Bleibatterien hoher Nutzungsdauer und -intensität, die durch Wasserverlust des Elektrolyten eine deutlich erhöhte Leerlaufspannung aufweisen. Wieder andere leiden an einer erhöhten Selbstentladerate und weisen deshalb eine merklich verringerte Leerlaufspannung auf.


    Aber besser als nix isses natürlich... -|-


    Grüße, Tom

    Würde es bei Einsatz von Ladewandlern in Verbindung mit kleinen Lichtmaschinen tatsächlich solcherart Probleme geben, müsste ich eigentlich regelmäßig Hilferufe von meinen Kunden erhalten, die damit zu tun haben. Jedoch beschränken sich die Supportanfragen bei Ladewandlern eher auf Anschlussprobleme und Gerätedefekte. Ständig unterladene Starterbatterien sind bisher nicht darunter gewesen.


    Ein Ladewandler allein kann die Starterbatterie auch nicht entladen, da er hierfür viel zu früh (>13V) abschaltet. Aber es kann natürlich dazu kommen, dass die Starterbatterie nie randvoll aufgeladen wird und dann langfristig sulfatiert. Da wäre es dann eine gute Idee, hin und wieder mal mit einem geeigneten Ladegerät das angesammelte Bleisulfat wieder in die ursprünglichen Aktivmaterialien umzubauen. Problem gelöst.

    Schwieriger erscheint mir da schon, bei Lichtmaschinen mit Laufleistungen jenseits 100.000km zu überprüfen, ob sie noch die Nennleistung erbringen.


    Grüße, Tom

    Die Stromangaben von Ladewandlern beziehen sich immer auf den Ausgangsstrom.

    Wenn nur eine 50A-Lichtmaschine vorhanden ist,fließen diese 50A auch nur, wenn der Motor mit wenigstens 1.200 bis 1.500 U/min dreht. 25 bis 30A bringen diese Lichtmaschinen im Leerlauf aber meistens doch noch. Wenn sie in Ordnung sind, was bei vielen Lichtmaschinen dieser geringen Leistung nicht der Fall ist, weil sie ja mindestens schon 30 Jahre alt sind. Später wurden so kleine Lichtmaschinen gar nicht mehr verbaut. Bei solchen alten Exemplaren also auch mal rechtzeitig nach den Regler-Kohlebürsten schauen...

    Dennoch treten auch bei alten Fahrzeugen mit kleinen Lichtmaschinen kaum jemals ladewandlerbedingte Probleme mit dem Batterie-Ladezustand auf. Was sicher auch damit zusammenhängt, dass Ladewandler bei Unterspannung im primären Bordnetz ihre Aufnahmeleistung vermindern, oder gleich komplett in den Ruhezustand wechseln, um die Starterbatterie nicht zu entladen.


    Deshalb ist es auch kein großes Problem, einen im Verhältnis zur Lichtmaschinen eher starken Ladewandler zu verwenden. Denn bei der Hauptanwendung sind diese Wandler ja damit beschäftigt, in Wohnmobilen während normaler Fahrt die - inzwischen meist beachtlich großen - Bordbatterien aufzuladen. Und da kommt man dann mit einem 10A-Ladewandler kaum je ans Ziel, wenn man sich nicht gerade die Umrundung des Planeten zum Ziel gestellt hat. Oft müssen die Lichtmaschinen auch herhalten, um bei wenig Sonne die Batterien im Stand bei Motorleerlauf über Ladewandler wieder aufzuladen. Auch in diesem Betriebszustand liegt der Wunsch der meisten Betreiber eher bei kurzen Ladezeiten, um den Motor nicht unnötig lange nur zum Laden tuckern lassen zu müssen. Die Starterbatterie wird wegen des oben beschriebenen Regelungsmechanismus im Wandler dabei aber trotzdem nicht entleert.


    Grüße, Tom

    Hallo,

    ich bin gerade dabei mich wegzurationalisieren, in dem ich die Frage an Gemini weitergeleitet habe (man kann schließlich nicht alles wissen...-|-).

    Das kam dabei heraus:


    Zitat

    Das unregelmäßige Blinken und Flackern der LED ist bei den neuen Daly Smart BMS völlig normal und kein Grund zur Sorge. Es handelt sich dabei um kein Fehlersignal, sondern um eine visuelle Statusanzeige des Betriebszustands und des Datenverkehrs. [1, 2]
    Da die Bluetooth-App keine Fehler meldet und der Akku einwandfrei funktioniert, lässt sich das beschriebene Muster wie folgt erklären: [1]

    Die Ursachen für das unregelmäßige Blinkmuster

    • Der Sekundentakt (Heartbeat): Das gleichmäßige Blinken im Sekundentakt ist der normale "Herzschlag" des Daly BMS. Es signalisiert, dass der Mikroprozessor läuft und das BMS aktiv (nicht im Ruhezustand) ist. [1]
    • Das unregelmäßige Flackern (Datenkommunikation): Die LED ist direkt an die Kommunikationsaktivität gekoppelt. Sobald die Smart BMS App auf dem Smartphone geöffnet ist oder im Hintergrund Daten abfragt, werden permanente Datenpakete ausgetauscht. Die LED flackert dann exakt im Rhythmus dieser Datenübertragung. Auch angeschlossene Display-Module oder Wechselrichter-Kommunikationen (CAN/RS485) rufen diesen Effekt hervor. [1, 2, 3]
    • Zellausgleich (Balancing): Bei den neueren Generationen reagiert die LED zusätzlich auf den aktiven oder passiven Balancer. Da das BMS den Ausgleich der Zellen je nach Spannungsunterschied völlig unregelmäßig und dynamisch zuschaltet, bricht dies das typische rhythmische Blinkmuster auf. [1]


    Hilft dir das weiter?


    Grüße, Tom

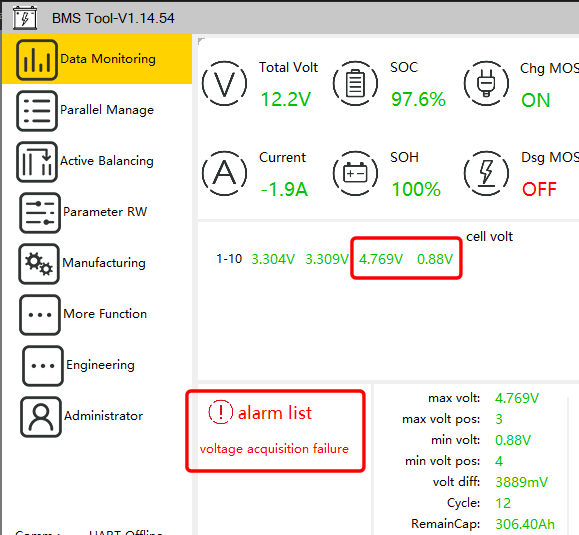

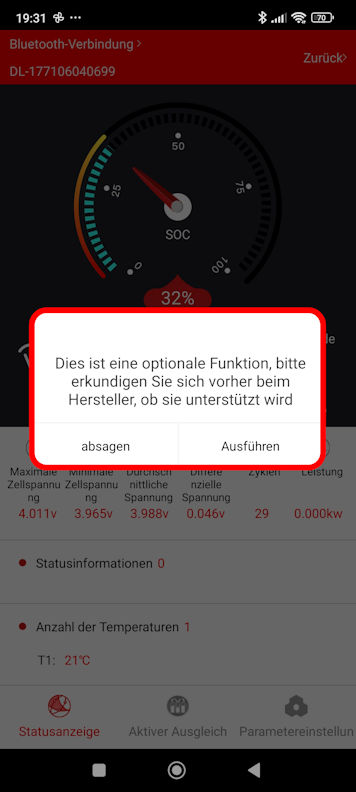

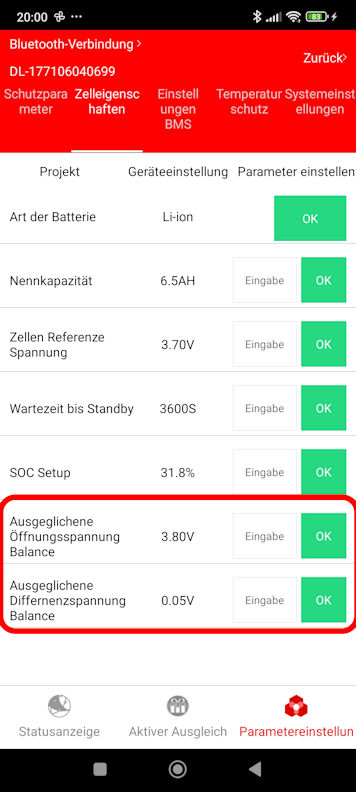

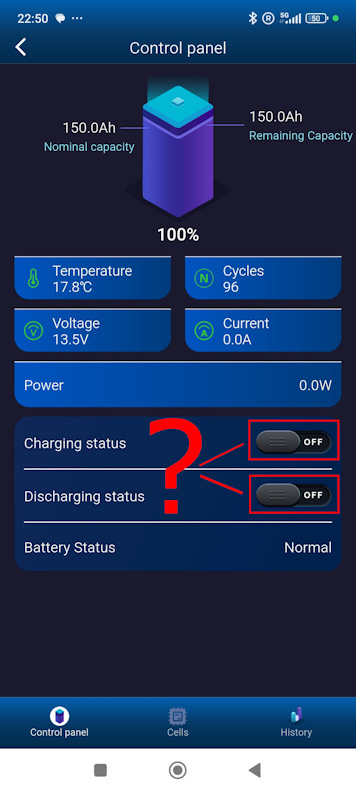

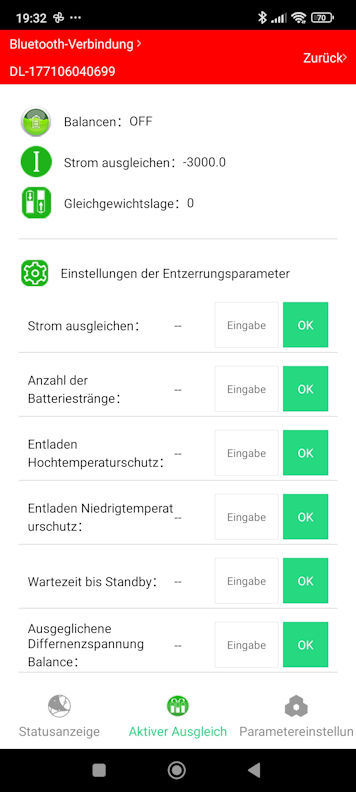

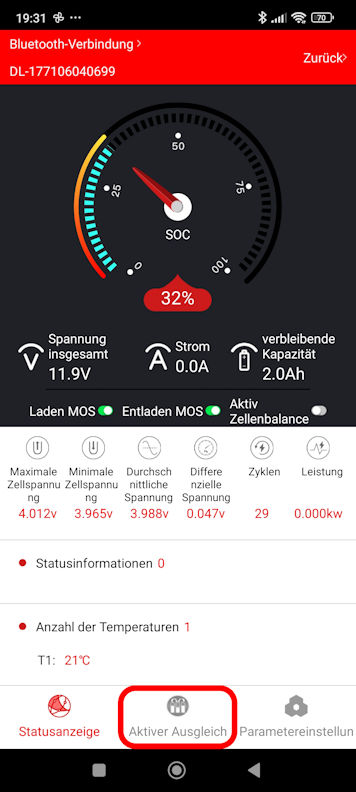

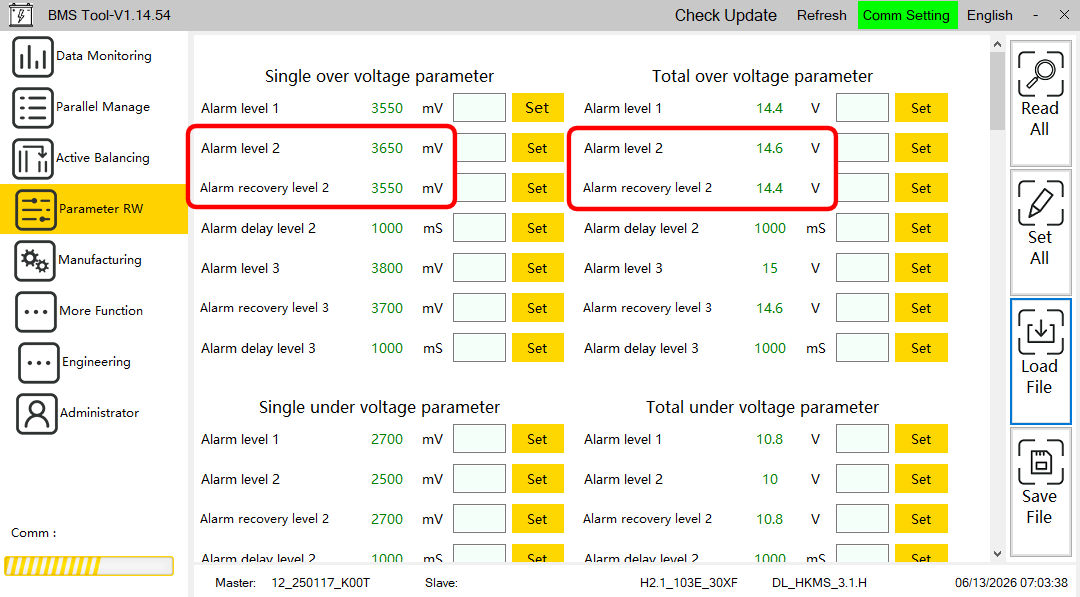

    So hohe Differenzspannungen kommen nur am Lade- oder Entladeschluss vor, oder bei defekten Zellen.


    Das Überschwingen sollte man mit großen Elektrolytkondensatoren einhegen, dann sollte das Problem eigentlich gelöst sein, weil die Spannungsveränderungen dann nur stark gedämpft und verlangsamt ablaufen können.


    Ich empfehle meinen Kunden immer, die Erkennung von Lade- und Entladeschluss generell dem BMS zu überlassen, weil nur das BMS die Zellenspannungen überwachen und dann entsprechend reagieren kann. Aber wenn die verwendeten Laderegler oder Wechselrichter im Einzelfall so empfindlich sind, dass sie bei BMS-Abschaltungen gleich Fehlfunktionen zeigen, ist das wohl kein gangbarer Weg. Dann muss die Ladeschlussspannung so weit verringert werden, dass das BMS nicht mehr abschaltet. Das gibt dann aber im Nachgang meist andere Probleme.


    Grüße, Tom

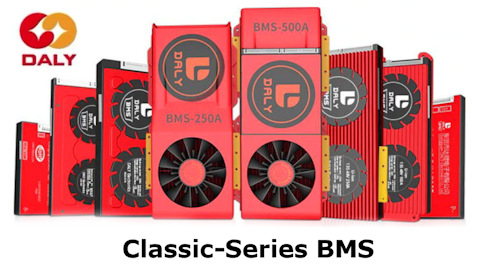

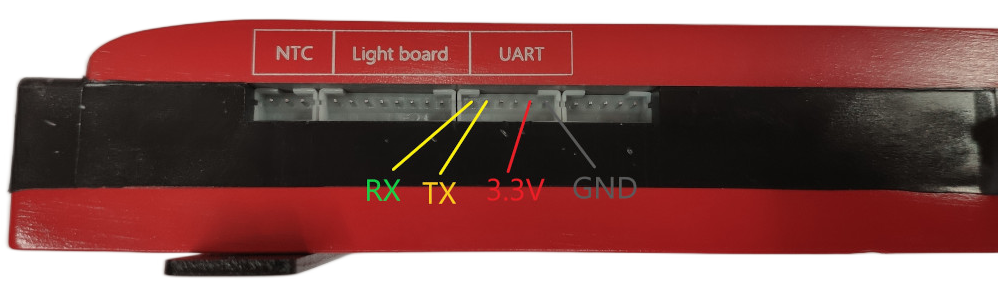

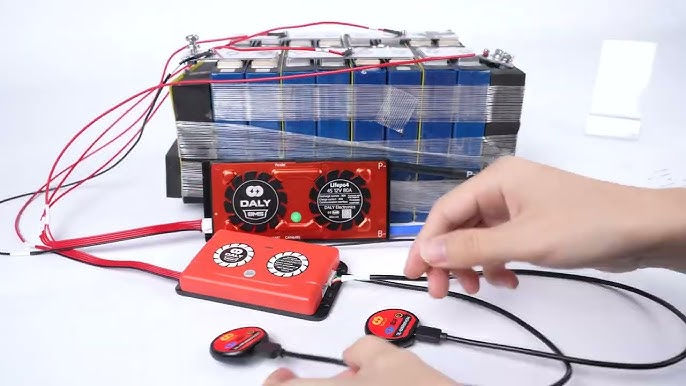

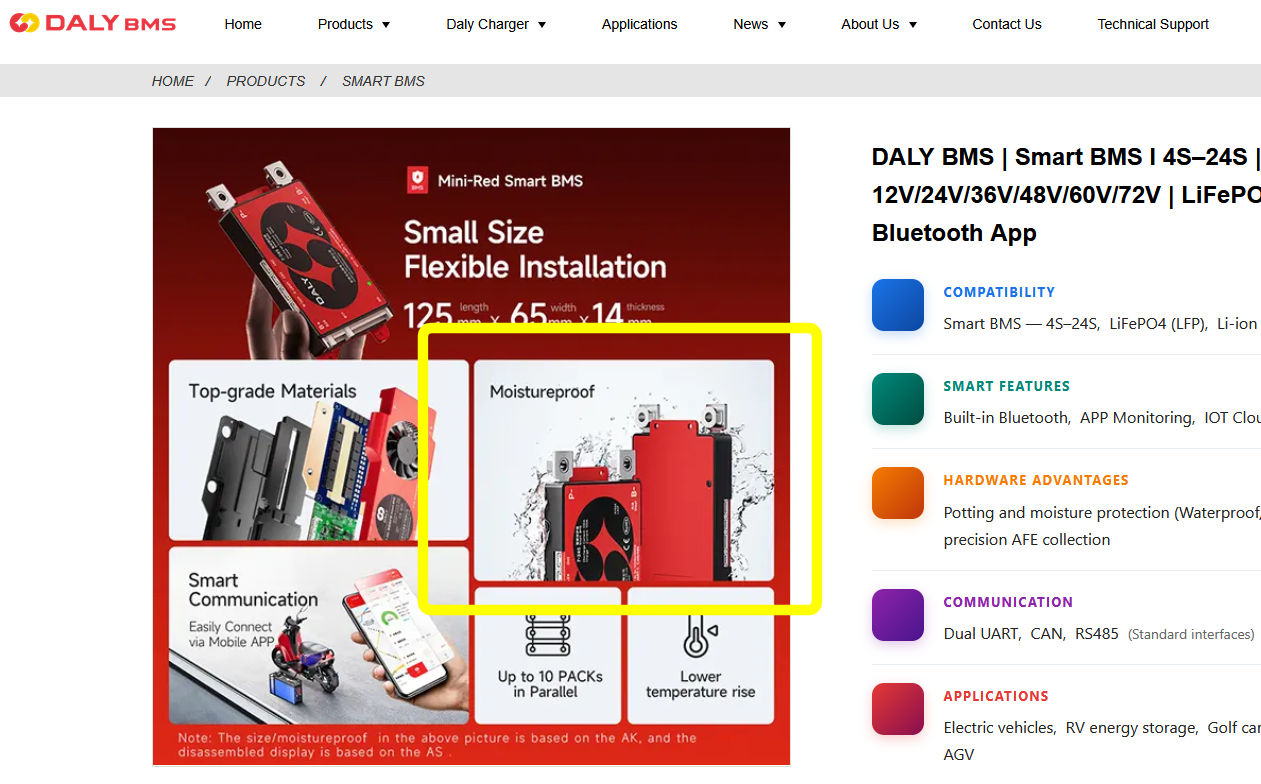

    Die gab es auch für die Classic-BMS. Aber da hatten sie natürlich andere Stecker.

    Es geht auch nicht darum, Batterien mit verschiedenen Kapazitäten zusammen zu betreiben. Das ist sowieso nie ein Problem, weil sich bei einer Parallelschaltung die Lade- und Entladeströme ganz einfach entsprechend der Batteriekapazitäten verteilen: Kleinere Batterien weisen meist proportional kleinere Lade- und Entladeströme auf als größere, so dass alle Batterien immer zugleich leer werden. Oder voll, je nach Betrachtungsweise.


    Es geht viel mehr darum, die hohen Ausgleichsströme, die beim Zusammenschalten von vollen und leeren Batterien fließen, zu verhindern: Wenn Batterien mit verschiedenen SoCs, also verschiedenen Spannungslagen, parallelgeschaltet werden, dann erkennen die beteiligten Parallel-Module und ihre BMS das und können diese Ausgleichsströme dann über die Schaltendstufen der BMS begrenzen und selbst als Balancer arbeiten, indem die Batterien mit höheren Spannung dann etwas mehr belastet werden.

    Für alle Anwendungsfälle, wo nicht ständig anders geladene Batterien mit den vorhandene Batterie parallel geschaltet werden, sind diese Parallel-Packs unsinnig. Wenn man also mehrere Batterien dauerhaft parallel geschaltet hat, egal ob große, kleine, oder beides gemischt, haben die sowieso immer denselben Ladezustand, weshalb zugleich verwendete Parallel-Packs dann nichts zu tun haben und nur als totes Material sinnlos mit herum geschleppt würden. Sie sind nur dann sinnvoll, wenn Batterien mit stark abweichender Spannung und SoC mit anderen Batterien plötzlich parallel geschaltet werden, weil sie bei der Angleichung helfen. Ist diese Angleichung erst mal erreicht, werden sie gleich wieder sinnlos... -|-


    Grüße, Tom

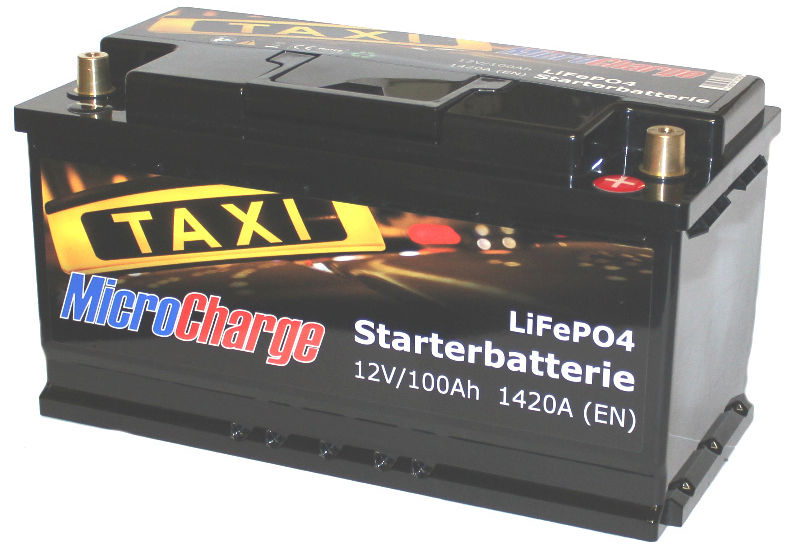

    Das ist ein Hinweis auf eine nur schwach geladene Starterbatterie, wenn die Batterie selbst nicht gerade die Ursache dieses Problems ist.

    Um zu klären, ob bei laufendem Motor in brauchbarer Ladestrom zur Starterbatterie fließt, empfehle ich, dort während des Ladebetriebs mal die Spannung an den Batterieklemmen zu messen. Ein fließender Strom benötigt (insbesondere bei Bleibatterien) nämlich zunächst mal eine ausreichende Spannung, die den Strom treiben soll.

    Ferner wäre zu überprüfen, ob die Spannung an der Starterbatterie merklich steigt, wenn die Motordrehzahl aus dem Leerlauf heraus erhöht wird und in welchem Maße die Spannung steigt.

    Solche plötzlich auftretenden Probleme müssen ihre Ursache übrigens nicht zwingend in der Starterbatterie oder einem fiesen Stromdieb haben, sondern die Ursache solchen Verhaltens findet sich häufig in verschlissenen Kohlebürsten des Lichtmaschinenreglers. Wenn die Bürsten an die Grenze ihrer Lebensdauer gekommen sind, halten sie den Kontakt zu den Schleifringen des Rotors weniger gut, so dass es vermehrt zu kurzen Kontaktunterbrechungen und damit auch zu geringerem Stromfluss kommt. Hier sollte man der Lichtmaschinenstrom mit einer Stromzange gemessen werden.


    Ohne Messungen bleibt ja alles Kaffeesatzleserei.


    Grüße, Tom

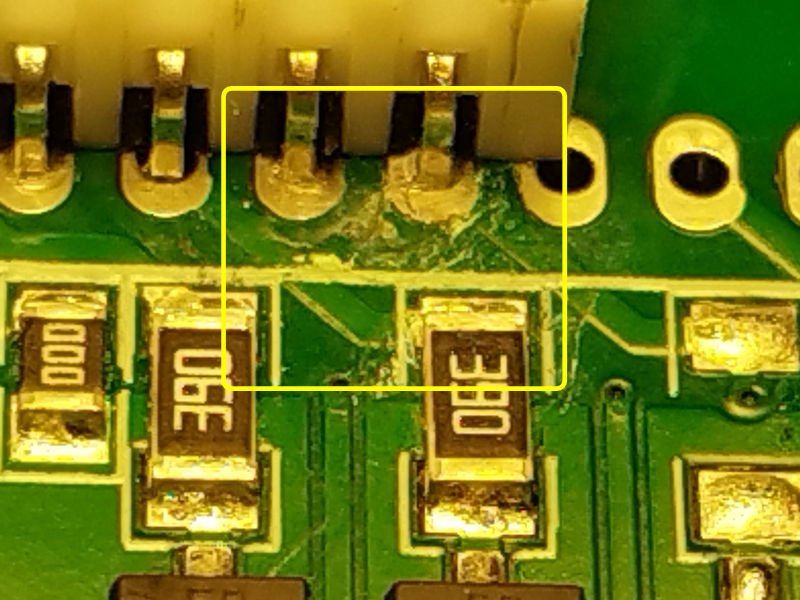

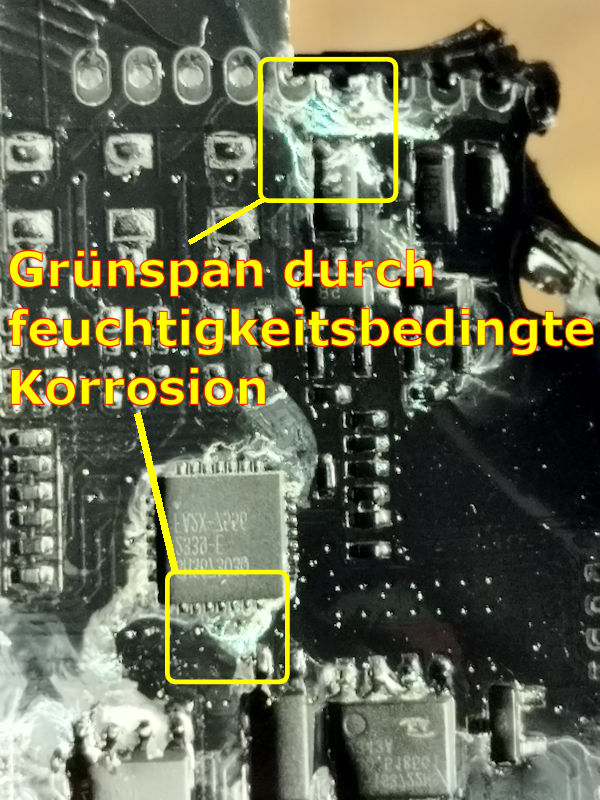

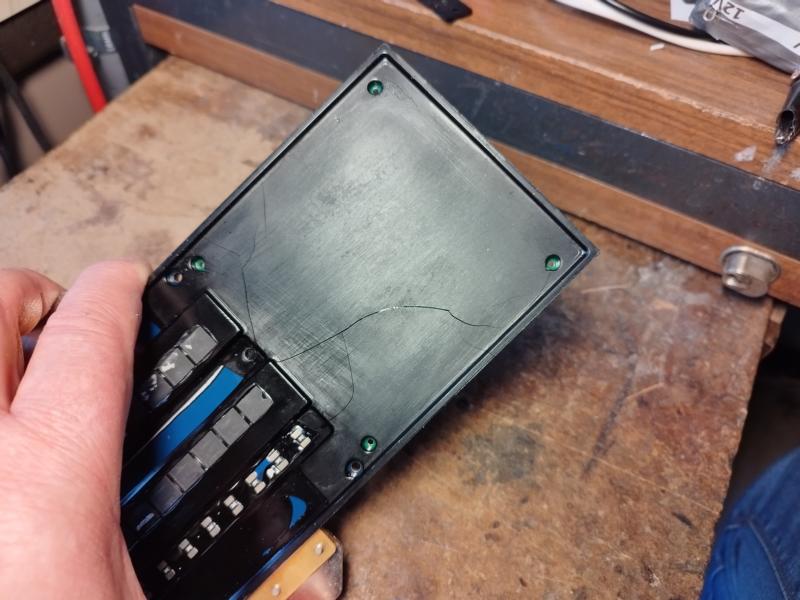

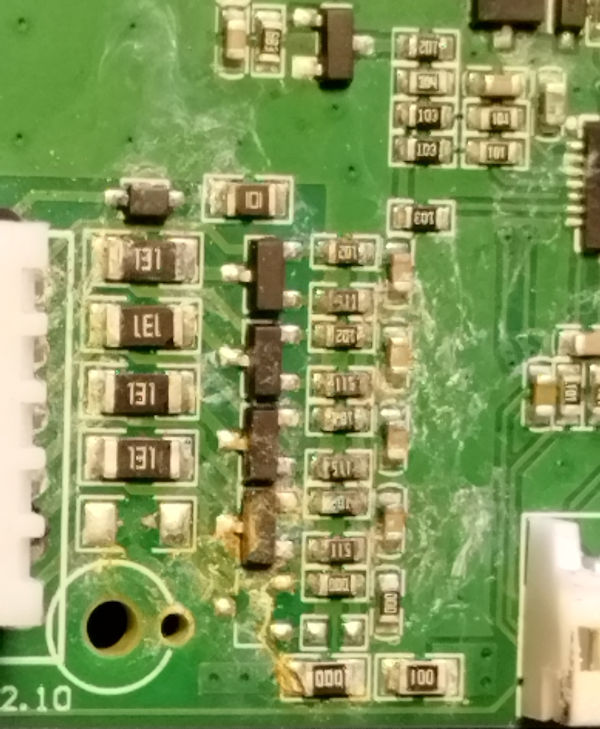

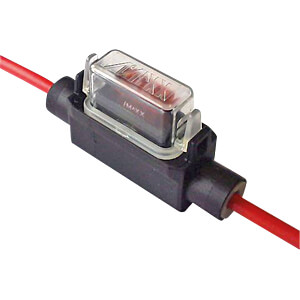

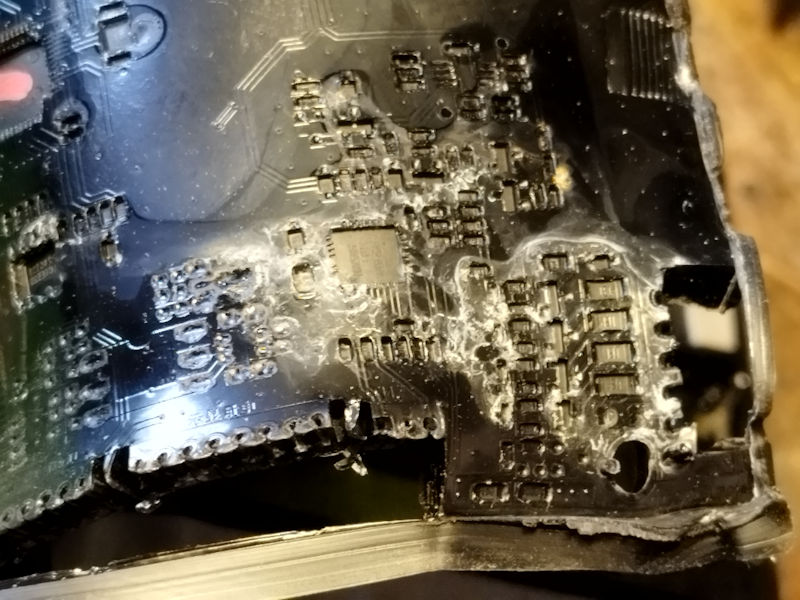

    Kann natürlich auch ein Defekt sein, besonders wenn die Vibrationen und Schläge viel und sehr stark sind. Dann brechen schon mal Lötstellen, so dass sich Wackekontakte bilden können. Schwingquarze brechen, Steckerkontakte können ausleiern.

    Im Grunde braucht man es ja nur, um überhaupt eine Funktionskontrolle zu haben. Die wird in den meisten Fällen in der Tat auch von der App der Lithium-Batterie erbracht, in dem dort der Ladestrom vom Booster angezeigt wird. Vermutlich das Einfachste, es genau so zu machen.

    (Dann hab ich auch weniger Arbeit... :saint:)


    Grüße, Tom

    Hallo,

    viele BMS schalten ihr Bluetooth-Signal nach einer gewissen Zeit ohne Benutzung des Bluetooth-Systems und der Batterie selbst ab, um Strom zu sparen. Sobald ein Entladestrom entnommen wird, bzw. ein Ladestrom gegeben wird, schaltet sich auch das Bluetooth-System wieder ein und man kann wieder ganz normal eine Verbindung herstellen.


    Auch wenn eine Batterie sehr tief entladen ist, so dass es nicht mehr sinnvoll erscheint, noch weitere Ladung nur zum Betrieb des Bluetooth-System zu verlieren, schaltet sich das BT-System ab. In solchen Fällen kann es sein, dass man erst eine gewisse Ladungsmenge in die Batterie einladen muss, bevor das BT-System wieder zur Verfügung steht.


    Wenn du mir sagst, um was für eine Batterie bzw. um was für ein BMS es sich handelt, kann ich vielleicht noch näheres sagen.


    Grüße, Tom


    Edit: Wie ich gerade bemerke, geht es gar nicht um ein BMS, sondern um einen Ladebooster. oO)


    Hier ist es im Grunde ganz ähnlich, denn auch der Ladebooster nimmt den Strom zum Betrieb des BT-Systems im Stand natürlich der Batterie. Es kann aber natürlich auch an etwas anderen liegen, nämlich der Kabel- und Steckerverbindung zwischen Ladebooster und BT-Modul, oder auch am BT-Modul selbst. Das System arbeitet etwas anders als das in Batterie-BMS.

    Auf jeden Fall sollte man eine automatische Abschalteinrichtung bei Erreichen der Entladeschlussspannung verwenden. Andernfalls steht man am Ende möglicherweise mit einer Menge unbrauchbarer Zellen da. Frag nicht woher ich das weiß...


    Vor 45 Jahren bin ich mit meinem Elektro-Modellrennbötchen öfter zum Badesee gefahren. Damals haben wir 7,2V-NC-Akkupacks benutzt. Da Ladegeräte seinerzeit noch relativ teuer waren, gab es auch eine Lademethode für Geizige: Widerstands-Ladekabel! Einfach den Akkupack mit einem Widerstands-Ladekabel an die Autobatterie geklemmt und geladen. Klappt super und kostet wenig! :thumbup:


    Die tatsächlichen Kosten der mangelhaften Ladetechnik erschlossen sich mir erst nach einigen Ladezyklen, als ich wiederholt mit interessierten Passanten oder anderen Modellbauern so sehr ins Gespräch vertieft war, dass ich nicht rechtzeitig nach meinen Akkupacks schaute, die natürlich prompt rettungslos überladen wurden. || Die Dinger waren damals genauso teuer wie "richtige" Ladegeräte...


    Grüße, Tom

    Nee, das is schon richtig. :thumbup:


    Aber das Problem ist ja, dass du, wenn ich das jetzt richtig zusammenbringe, 40 Zellen von je 100Ah hast. Das sind dann, alle 40 Stück zu einer großen Zelle parallelgeschaltet 3,2V/4kAh. Wenn man nun versucht, diesen 3,2V-Riesenzellenklotz mit einem Tauchsieder zu leeren, kriegt man Probleme.

    Zwar ergibt sich bei einem 24V/250W-Tauchsieder ein Bestriebsstrom an 24V von


    R = 24V² / 250W = 2,3Ω


    I24V = 24V / 2,3Ω = 10,42A


    aber bei nur 3V-Zellenspannung nur kümmerliche


    I3V = 3V / 2,3Ω = 1,3A    =O


    Da würde die Entladung eines 4kAh-Akkus dann


    4kAh / 1,3A = 3077h, oder auch 128 Tage und 5 Stunden dauern.


    Bis dahin ist sogar die Garantie abgelaufen... :-))) :P


    Grüße, Tom

    Die Zellen ziehen sich bei der Entladung nicht (bzw. kaum) wieder von selbst zusammen. Jedoch nimmt das Volumen der Aktivmaterialien deutlich ab, wenn die Zellen entladen werden und danach lassen sie sich leichter durch äußeren Druck wieder flach zusammendrücken. Deshalb mein Tipp, die Zellen vor der Kompression erst zu entladen, damit sie bei der Kompression möglichst wieder zu 100% flach werden.


    Ich habe das wie gesagt schon mehrmals so gemacht und kann sagen, dass es bisher immer funktioniert hat. Der seitliche Pressdruck muss danach natürlich dauerhaft bestehen bleiben, andernfalls bauchen sich die Zellen sofort wieder aus.


    Ein 24V-Wasserkocher hilft bei 3V natürlich nicht weiter, weil der dann nur noch 12,5% des Stroms aufnimmt, den er bei 24V aufnehmen würde. :(


    Grüße, Tom

    Für solche Aktionen trenne ich die Zellen aus ihrem Batterieverbund, schalte sie alle parallel und schließe dann einen größeren Stromverbraucher an, der die Zellen bis zur Entladeschlussspannung (bei LFP-Zellen etwa 2,5V) entlädt und danach die Last automatisch abschaltet. Also z.B. ein Akku-Kapazitätsmessgerät wie den EBC-A40L mit 40A Entladestrom. Das geht einigermaßen schnell und stellt zu 100% sicher, dass die Zellen nicht durch versehentliche Tiefentladung beschädigt werden. Wenn kein entsprechendes Gerät zur Verfügung steht, bleibt einem nur, die Zellenspannung bei der Entladung manuell zu überwachen. Da die Entladung mehrerer parallel geschalteter LFP-Zellen aber recht lange dauern kann, ist die Gefahr, die Zellen durch zu tiefe Entladung zu beschädigen, leider recht groß.


    Es ist auch nicht ganz einfach, eine brauchbare Entladelast zu finden, die bei der niedrigen Zellenspannungen bis hinunter auf 2,5V noch ausreichend hohe Ströme aufnimmt. Eine 12V-Lampe reicht wegen der niedrigen Zellenspannung hier natürlich nicht aus.


    Mutige Bastler können notfalls einen selbstgebauten 150W-"Tauchsieder" in Form einer kleinen frei gewickelten Spule bestehend aus lackisoliertem(!) Kupferdraht von ca. 1mm² Querschnitt und einer Länge von 3,5m nehmen, die man zur Kühlung in ein nicht zu kleines Wasserbad legt. Der bei der Entladung der Zellen durch diesen Draht fließende Strom von etwa 50A entlädt die Zellen dann relativ schnell. Der Behälter muss aber die maximal zu erwartenden 100°C Wassertemperatur aushalten können (also keine Plastikschüssel, ein großer Kochtopf oder Blecheimer wären besser geeignet). Dabei muss die Zuleitung von den Akkus her aber wenigstens 10mm² Querschnitt haben, damit sie nicht ebenfalls heiß wird und der Leitungsübergang 1mm²-Draht auf 10mm²-Kabel muss ebenfalls unter Wasser liegen. Und natürlich muss das Ganze im Betrieb überwacht werden, wenn man sich nicht die Bude anzünden will. Also eine Bastelei für unerschrockene Bastler. oO)


    Grüße, Tom
