Batteriemanagementsystem (BMS) – Funktionen und Bedeutung

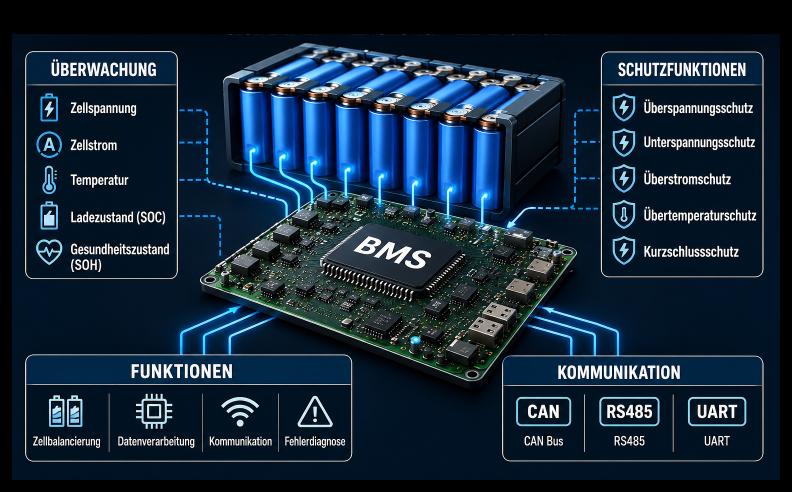

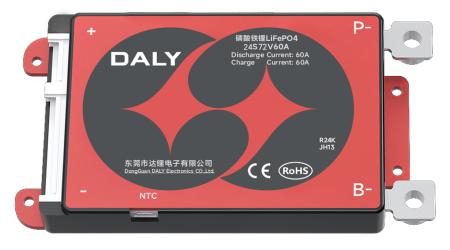

Ein Batteriemanagementsystem, kurz BMS von Battery Management System, ist eine elektronische Steuereinheit, die den Betrieb, die Überwachung und den Schutz von Batteriesystemen übernimmt. Besonders bei Lithium-Ionen-Batterien ist ein BMS unverzichtbar, da diese Batterietechnologie hohe Energiedichten bietet, gleichzeitig aber recht empfindlich auf Überladung, Tiefentladung, Überstrom und extreme Temperaturen reagiert. Ohne ein geeignetes Batteriemanagementsystem würden Batterien auf Lithium-Basis schnell beschädigt werden, ihre Lebensdauer würde erheblich sinken und im schlimmsten Fall könnten gefährliche Situationen wie Überhitzung oder Brände entstehen. Aus diesem Grund kommen BMS-Systeme heute in Elektrofahrzeugen, stationären Energiespeichern, E-Bikes, Werkzeugen, medizinischen Geräten und zahlreichen weiteren Anwendungen zum Einsatz. Batteriemanagementsysteme sind nicht mehr weg zu denken.
Zellenausgleich
Die Hauptaufgabe eines Batteriemanagementsystems besteht darin, den sicheren und effizienten Betrieb aller Batteriezellen zu gewährleisten. Ein Batteriespeicher besteht meist aus vielen einzelnen Akkuzellen, die zu Modulen und schließlich zu einem kompletten Batteriesystem zusammengeschaltet werden. Da jede einzelne Zelle geringfügige Unterschiede in Kapazität, Innenwiderstand oder Alterung aufweist, entwickeln sich während des Betriebs Spannungsunterschiede zwischen den Zellen. Das BMS erkennt diese Unterschiede und sorgt durch den Zellenausgleich dafür, dass alle Zellen möglichst gleichmäßig geladen und entladen werden. Dieser Vorgang wird als Zellbalancierung bezeichnet und trägt wesentlich zur Leistungsfähigkeit und Lebensdauer der Batterie bei.
Spannungsüberwachung
Eine der wichtigsten Funktionen des Batteriemanagementsystems ist die kontinuierliche Überwachung der Zellspannungen. Jede einzelne Zelle besitzt einen zulässigen Spannungsbereich, der nicht überschritten oder unterschritten werden darf. Wird eine Zelle überladen, kann dies zu chemischen Veränderungen führen, die ihre Kapazität dauerhaft verringern oder sogar zu einer thermischen Instabilität führen. Ebenso schädlich ist eine Tiefentladung, bei der die Zellspannung unter den empfohlenen Mindestwert fällt. Das BMS misst daher permanent die Spannung jeder einzelnen Zelle und greift ein, sobald kritische Werte erreicht werden. In diesem Fall kann das System den Lade- oder Entladevorgang unterbrechen oder den Benutzer entsprechend informieren.
Temperaturkontrolle
Neben der Spannungsüberwachung spielt die Temperaturkontrolle eine entscheidende Rolle. Lithium-Ionen-Batterien arbeiten nur innerhalb eines bestimmten Temperaturbereichs optimal. Zu niedrige Temperaturen reduzieren die Leistungsfähigkeit und erschweren den Ladevorgang, während zu hohe Temperaturen die Alterung beschleunigen und das Risiko einer Beschädigung erhöhen. Deshalb sind moderne Batteriemanagementsysteme mit Temperatursensoren ausgestattet, die an verschiedenen Stellen innerhalb des BattTemperaturkontrolleeriesystems angebracht sind. Das BMS überwacht diese Werte kontinuierlich und steuert bei Bedarf Kühlsysteme oder Heizsysteme. In Elektrofahrzeugen erfolgt diese Temperaturregelung häufig über ein Flüssigkeitskühlsystem, das die Batterie auf einer optimalen Betriebstemperatur hält.
Stromüberwachung
Eine weitere zentrale Aufgabe des BMS ist die Stromüberwachung. Während des Ladens und Entladens fließen teilweise sehr hohe Ströme durch die Batterie. Werden die zulässigen Grenzwerte überschritten, können Leitungen, Steckverbindungen oder die Akkuzellen selbst beschädigt werden. Das Batteriemanagementsystem misst daher den Lade- und Entladestrom mit hoher Genauigkeit und verhindert Überstromsituationen. Hierzu verwendet es häufig Stromsensoren auf Basis des Hall-Effekts oder präzise Messwiderstände, sogenannte Shunts. Werden unzulässig hohe Ströme erkannt, schaltet das BMS die Batterie über Leistungsschalter oder Power-MOSFETs vom Verbraucher oder Ladegerät ab.
Berechnung des Ladezustands SoC
Ein weiterer wichtiger Bestandteil eines Batteriemanagementsystems ist die Berechnung des Ladezustands, auch State of Charge genannt. Der SoC gibt an, wie viel Energie sich noch in der Batterie befindet und wird meist in Prozent angegeben. Da sich der Ladezustand von Lithium-Zellen nicht direkt durch eine Spannungsmessung ermitteln lässt, verwendet das BMS verschiedene Berechnungsverfahren. Häufig kommt die sogenannte Bilanzierung über Coulomb-Zählung zum Einsatz, bei der die ein- und ausfließenden Ströme über die Zeit integriert werden. Ergänzend werden Spannungsmessungen sowie mathematische Batteriemodelle verwendet, um möglichst genaue Ergebnisse zu erzielen. Eine präzise SoC-Berechnung ist insbesondere für Elektrofahrzeuge wichtig, da sie die verbleibende Reichweite bestimmt.
Berechnung des Gesundheitszustands SoH
Neben dem Ladezustand berechnet das BMS häufig auch den Gesundheitszustand der Batterie, den sogenannten State of Health (SoH). Dieser beschreibt, wie stark die Batterie im Laufe ihrer Nutzung gealtert ist, sich ihre technischen Kenndaten wie Innenwiderstand und Speicherkapazität also verschlechtert haben. Mit zunehmender Betriebsdauer nimmt die Kapazität einer Batterie ab und ihr Innenwiderstand steigt an. Das Batteriemanagementsystem analysiert diese Veränderungen kontinuierlich und kann daraus den aktuellen SoH bestimmen. Diese Informationen sind für Wartungsarbeiten, Garantieansprüche und die Planung eines Batteriewechsels von großer Bedeutung.
Zellbalancierung
Die Zellbalancierung zählt zu den technisch anspruchsvollsten Aufgaben eines Batteriemanagementsystems. Grundsätzlich wird zwischen passivem und aktivem Balancing unterschieden. Beim passiven Balancing werden Zellen mit höherer Spannung über Widerstände gezielt entladen, bis alle Zellen denselben Spannungswert erreicht haben. Dieses Verfahren ist einfach und kostengünstig, führt jedoch zu Energieverlusten in Form von Wärme, was in der Folge auch nur geringe Ausgleichsströme ermöglicht. Beim aktiven Balancing wird die überschüssige Energie einer stärker geladenen Zelle auf schwächer geladene Zellen übertragen. Dadurch geht weniger Energie verloren und die Effizienz des Batteriesystems steigt. Allerdings ist die dafür erforderliche Elektronik deutlich komplexer und teurer.
Kommunikationsschnittstellen
Moderne Batteriemanagementsysteme verfügen außerdem über umfangreiche Kommunikationsschnittstellen. Über Bussysteme wie CAN-Bus, LIN-Bus, Modbus oder RS485-Schnittstellen tauscht das BMS kontinuierlich Informationen mit anderen Steuergeräten aus. In Elektrofahrzeugen kommuniziert das Batteriemanagementsystem beispielsweise mit der Motorsteuerung, dem Ladegerät und dem Fahrzeugdisplay. Dadurch können aktuelle Werte wie Batterietemperatur, Ladezustand oder verfügbare Leistung jederzeit angezeigt und verarbeitet werden. In stationären Energiespeichern erfolgt die Kommunikation häufig mit Wechselrichtern oder Energiemanagementsystemen, um den Energiefluss optimal zu steuern.
Aufbau
Der Aufbau eines Batteriemanagementsystems besteht aus mehreren Komponenten. Dazu gehören Spannungsmessmodule, Temperatursensoren, Stromsensoren, Mikrocontroller, Kommunikationsschnittstellen und Leistungsschalter. Der Mikrocontroller bildet das Herzstück des Systems und verarbeitet sämtliche Messdaten. Auf Grundlage spezieller Algorithmen entscheidet er, ob Schutzmaßnahmen erforderlich sind oder der normale Betrieb fortgesetzt werden kann. Die Software des BMS spielt dabei eine ebenso wichtige Rolle wie die Hardware, da sie sämtliche Berechnungen und Steuerungsfunktionen übernimmt.
Fehlerdiagnose
Ein weiterer Aspekt moderner Batteriemanagementsysteme ist die Fehlerdiagnose. Das BMS erkennt nicht nur kritische Betriebszustände, sondern kann auch Sensorfehler, Kommunikationsprobleme oder defekte Batteriezellen identifizieren. Treten Störungen auf, werden entsprechende Fehlercodes gespeichert und an übergeordnete Steuergeräte oder Diagnosewerkzeuge weitergeleitet. Dadurch können Wartungsarbeiten schneller durchgeführt und Ausfallzeiten reduziert werden.
Zusammenfassung Batteriemanagementsystem
Mit der zunehmenden Verbreitung von Elektrofahrzeugen und erneuerbaren Energien gewinnt die Entwicklung leistungsfähiger Batteriemanagementsysteme immer mehr an Bedeutung. Moderne BMS nutzen zunehmend Verfahren der künstlichen Intelligenz und des maschinellen Lernens, um Alterungsprozesse genauer vorherzusagen und den Energieeinsatz zu optimieren. Gleichzeitig werden neue Algorithmen entwickelt, die eine präzisere Berechnung des Ladezustands ermöglichen und die Reichweitenprognose bei Fahrzeugbatterien verbessern.
Zusammenfassend lässt sich festhalten, dass das Batteriemanagementsystem eine Schlüsselkomponente moderner Batteriespeicher darstellt. Es sorgt für Sicherheit, Zuverlässigkeit, Effizienz und eine möglichst lange Lebensdauer der Batterie. Durch die permanente Überwachung von Spannung, Strom und Temperatur schützt das BMS die Batteriezellen vor Schäden und gewährleistet einen sicheren Betrieb. Gleichzeitig optimiert es die Nutzung der gespeicherten Energie durch Zellbalancierung und präzise Zustandsberechnungen. Ohne ein leistungsfähiges Batteriemanagementsystem wären heutige Lithium-Ionen-Batterien in vielen Anwendungen nicht sicher und wirtschaftlich einsetzbar. Daher bildet das BMS die Grundlage für den erfolgreichen Einsatz moderner Energiespeicher in Mobilität, Industrie und Energieversorgung und wird auch in Zukunft eine entscheidende Rolle bei der Weiterentwicklung nachhaltiger Energiesysteme spielen.
