Daly LCD-Touchscreen 4,3-Zoll für Smart-BMS

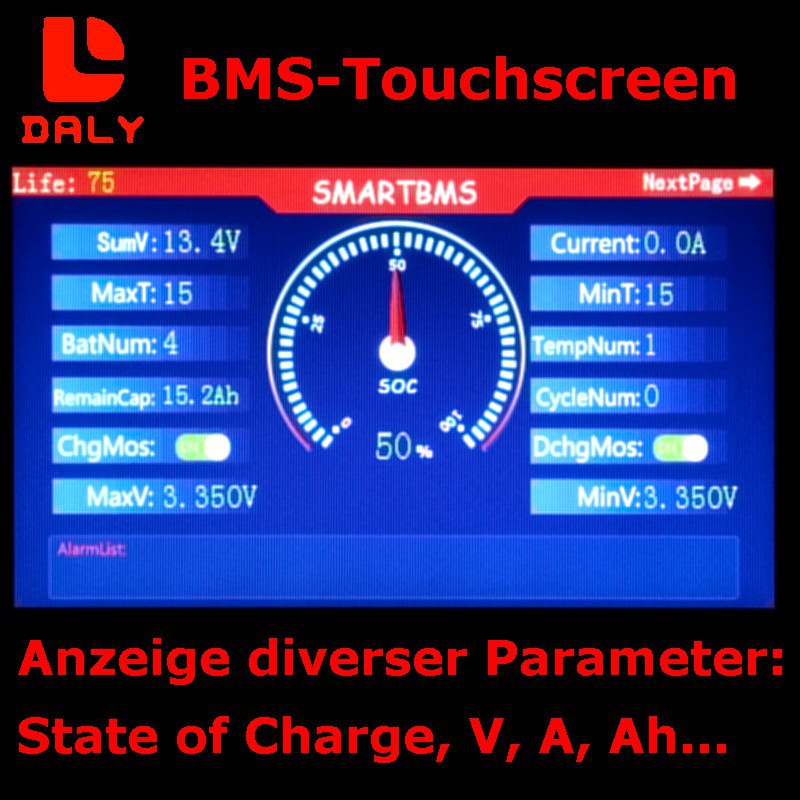

Der bekannte LCD-Farbtouchscreen für Daly Smart-BMS zum Anschluss an die UART-Schnittstelle. Praktisches Teil zum Festeinbau. Damit kann man direkt vor Ort die wichtigsten Betriebsparameter der Batterie ablesen und auch einige Konfigurationen vornehmen. Praktisch für alle, die nicht ständig mit dem Smartfon in der Hand herumlaufen... ;-)

Hinweise:

• Der Touchscreen benötigt einen freien UART-Port.
  Bei älteren Daly Classic-BMS mit nur einem UART-Port kann also entweder der Touchscreen, oder der Bluetooth-Transceiver betrieben werden, nicht jedoch beide gleichzeitig. Bei den neuen Daly BMS der HKMS-Series, die alle mit zwei UART-Ports ausgestattet sind, gibt es dieses Problem natürlich nicht mehr.
• Das dem Display beiliegende Standard-Verbindungskabel ist mit ca. 50cm Länge sehr kurz, um nicht zu sagen: meist zu kurz. Besonders dann, wenn der Screen nicht in unmittelbarer Nähe der Batterie eingebaut wird. Da dieses Problem bei meinen Kunden überraschend oft auftrat, habe ich als Problemlösung extra Spezialkabel mit 5m Länge anfertigen lassen. Da die umgesetzte Stückzahl dieser Kabel naturgemäß recht klein ist, ist das lange Kabel leider nicht ganz billig. Aber allemanl besser, als lange selbst herumzufriemeln...

Wichtig:

Es gibt das Anschlusskabel des Touchscreens an das Daly BMS in zwei Versionen (bitte bei der Bestellung den für Ihr BMS passenden auswählen):

• Die alte Version mit großem Stecker für die Daly Classic-Serie
• Die neue Version mit kleinem verriegelbaren Stecker für die neuen BMS der K-, M- und S-Serie

Klassische Daly-BMS mit dem großem Stecker

Neue Daly-BMS mit dem kleinem Stecker

(Die gelb umrandeten CAN-Bus-/ und RS485-Ports bitte mal außer acht lassen. Der Anschluss des Touchscreens erfolgt immer am UART-Port!)

Technische Daten:

Display-Diagonale: 4,5''
Geringer Stromverbrauch
Automatische Abschaltung (kann aber auch dauerhaft eingeschaltet betrieben werden)
Display-Aaußenabmessungen: 140 x 98 x 24mm, erforderlicher Montageausschnitt: 130 x 87mm, Einbautiefe: 16mm.

Lieferumfang:

1 x Daly Touchscreen mit passendem Anschlusskabel (bitte bei der Bestellung auswählen) und Montagesatz
