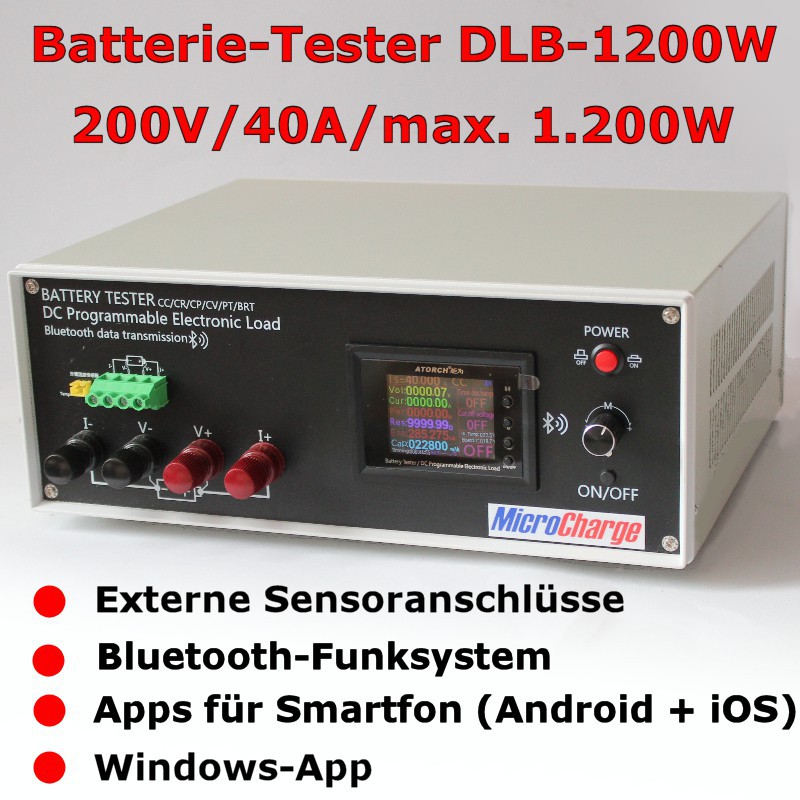

Kapazitätstester 200V/40A/max. 1.200W

Der Kapazitätstester DLB-1200W erlaubt die Messung der Batteriekapazität in völlig neuem Maßstab: Batteriespannung maximal 200V, Entladestrom maximal 40A, maximale Leistung bis zu 1.200W! Solche Leistungswerte sind für Testgeräte unterhalb EUR 1000,- bisher völlig unerreicht.

Der Tester besteht aus dem Gerät und einem externen 230V-Netzteil. Das Gerät selbst besteht aus acht HiPower-Modulen, die jeweils maximal 150W leisten und in Sandwich-Bauweise recht trickreich übereinander und nebeneinander montiert sind. Jedes Modul besitzt einen eigenen Lüfter, um die elektrische Leistung als Warmluft abzugeben. Zusätzlich sitzen an der Gehäuserückwand noch einmal zwei Lüfter, welche die warme Luft aus dem Gerät blasen. Unter Volllast kann man damit sehr schön die Bude wärmen... ;-)

Das Gerät bietet eine Bluetooth-Funkschnittstelle zur Verbindung mit Smartfons, Tables und Windows-PC. Als Software gibt es die "E-test"-App für Smartfons und Tablets über den Google-Playstore bzw. den Apple iOS-Store, ferner eine Windows-Software zum Download (unten). Apps und Software sind gut geeignet zur Visualisierung der Werte von Spannung (V), Strom (A) und Entladeleistung (W), sowie der Anzeige von Innenwiderstand (Ω), Kapazität (Ah) und Arbeit (Wh) bieten jedoch keine Möglichkeit zum Ausdruck von Kennlinien.

Das Gerät ermöglicht die sogenannte Vierdrahtmessung: Es sind zwei Schraubanschlüsse für die Stromkabel von Batterie-Plus und Batterie-Minus vorhanden, sowie zwei Sensoranschlüsse Plus und Minus, welche nahezu stromfrei die Spannung an den Batteriepolen abtasten, um Messfehler durch Spannungsabfälle über die Messkabel zu verhindern (diese müssen aber nicht verwendet werden).

Technische Daten:

Spannung: 0 - 200V
Strom: max. 40A
Leistung: Theoretisch max. 1.200W
Messung von Spannung (V), Strom (A), Leistung (W), Innenwiderstand (Ω), Kapazität (Ah) und Arbeit (Wh)
Stromversorgung über 230V-Netzteil
Geeignet für alle Arten von Akkus und Batterien, solange die o.g., Grenzdaten nicht überschritten werden

Lieferumfang:

1 x Kapazitätstester DLB-1200W
1 x 230V-Netzteil mit Euro-Stecker

Downloads:

Windows-Software PC-Soft_V2.01.zip
Smartfon-Apps bitte über die App-Stores downloaden.
Anleitung DLB-600W-User_manual.pdf (für die 600W-Version, passt aber auch für den großen Tester mit 1200W)
Anleitung DLB-600W-Anleitung_Deutsch.pdf (Google-Übersetzung)
