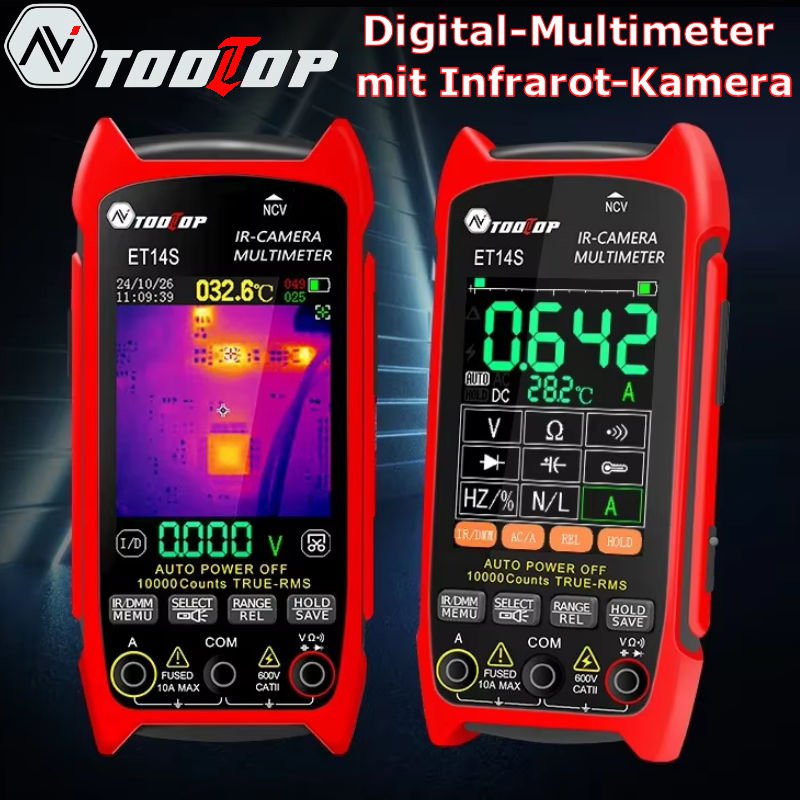

Digital-Multimeter mit Infrarot-Kamera

Dieses Gerät mit vielen wertvollen Funktionen schießt den Vogel ab:

Ein Digital-Multimeter braucht praktisch jeder, der regelmäßig mit Batterien umgeht. Aber ein Multimeter mit Infrarot-Kamera? Wozu soll denn das gut sein?

Diese Frage beantwortet sich sofort, wenn man es erst mal hat:

• Fehlersuche mit einem Blick auf elektronischen Leiterplatten über Infrarot (partielle Erhitzung von Bauteilen)
• Kontrolle von Batteriekabeln, Zellenverbindern und -Anschlüssen auf guten Kontakt mit Infrarot
• Überprüfung von Sicherungen durch bloßes Anschauen im Infrarot-Spektrum zur Kontrolle der Einsatzfähigkeit

Und auch außerhalb von Elektrik und Elektronik finden sich jede Menge Gelegenheiten für den Einsatz dieses Messgerätes:

• Schnelle und exakte Temperaturmessungen an Heizkörpern und Thermostatventilen
• Einfache Erfassung von Temperaturen in frostgefährdeten Räumen (Wasserleitungen, Hähne, Spülkästen u.ä.)
• Leichtes Erkennen von Energieverlusten an Heizanlagen, Hausfassaden, Fenstern und Türen

Auf Knopfdruck sind sogar Infrarot-Fotos der Auflösung 240x240 Pixel möglich, die intern ohne extra Chipkarte gespeichert werden und die jederzeit über USB auf den PC, Tablet und das Smartfon überspielt werden können. 2025 habe ich für genau diese Zwecke noch über EUR 450,- für eine brauchbare Infrarot-Kamera ausgegeben. Dieses Digitalmessgerät mit Infrarot-Kamera leistet dagegen deutlich mehr, ist erheblich handlicher und kostet auch noch viel weniger.

Geliefert wird die ultrapraktische Ausführung mit zuschaltbarer Makro-Schiebelinse zur Vergrößerung und Schärfung von Aufnahmen bei einem Abstand von weniger als 10cm. Ferner ist dieses Messgerät mit einem hochkapazitivem und langlebigen 18650-Lithium-Ionen-Akku ausgestattet, der sich sogar bei Bedarf austauschen lässt. Aufladung über USB-Anschluss. Nie wieder Batterien kaufen!

Kompakte Taschengröße:
Abmessungen (LxBxH): 134 x 64 x 28mm
Gewicht: 380g

Spezifikationen:

Kamerateil:
Bildaufnahmefrequenz: 25 Hz
Wärmebildpixel: ISR 240x240
Sichtfeld: 50,0°(H) × 50°(V) /72,1°(D)
Emissionsgrad: 0,1 – 0,99 einstellbar (standardmäßig 0,95)
Temperaturbereich: -20℃ ~ +550℃
Verstärkungsmodus: Automatische Verstärkung
Farbpalette: Eisenrot, Regenbogen, Fusion, weiße Hitze, rote Hitze
Genauigkeit: ±2℃oder ±2 %
Messauflösung: 0,1℃/0.1℉
Makroobjektiv: Optional, keine Installation erforderlich, verschieben Sie einfach das Makroobjektiv während des Gebrauchs nach links oder rechts
Arbeitsabstand der Makrolinse: ca. 2,5 cm

Messteil:
4 stellige Messwertdarstellung, Aktualisierungen 3/Sek
Maximale DC-Eingangsspannung: 1000 V
Maximale AC-Eingangsspannung: 750 V
Maximale Strommessung: 10A
Maximal messbarer Widerstand: 99,99 MΩ
Maximal messbare Kapazität: 99,99 µF
Arbeitszyklus-Testbereich: 0,1% ~ 99,9%
Diodentestbereich Durchlassspannung: 0V ~ 3V
Durchgangstest: 999,99 Ω

Andere Spezifikationen:
Display: 2,8 Zoll, 240 x 320 Auflösung
USB-Schnittstelle: Typ-C USB
Speicherkapazität: 7,5 MB
Bildspeicherformat: BMP
Batterietyp: Abnehmbarer 18650-Lithium-Ionen-Akku
Sprachen: Chinesisch, Englisch, Deutsch
Lagertemperatur: -20 bis 60 °C℃（-4～140℉）
Betriebstemperatur: 0~50℃（32～122℉）
Betriebsfeuchtigkeit: <85 % RH (nicht kondensierend)
Abmessungen (LxBxH): 134 x 64 x 28mm
Gewicht: 180g mit Akku (380g mit Aufbewahrungsbox)

Packliste:
1 x Multimeter ET14S inklusive 18650 Lithium-Ionen-Akku
1 x Satz Testleitung
1 x Temperatursensor
1 x Aufbewahrungs-Hartbox
1 x Anleitung

Downloads:

Tooltop ET14S Deutsche Kurzanleitung
